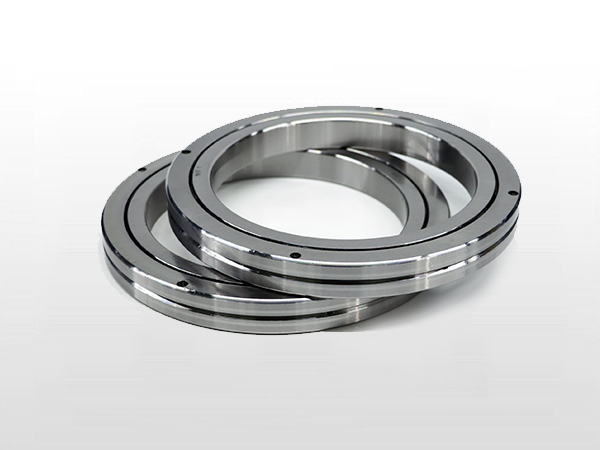

精密交叉滾子軸承也就是十字交叉滾子軸承，精密交叉滾子軸承主要用在立式或臥式鏜床、立車和大型齒輪銑床等工業生產中。精密交叉滾子軸承的結構特點決定了它運用場合的不同，今天我們就來講一下精密交叉滾子軸承的結構分類及特點，以便您在選用的時候根據使用場合選擇不同結構的軸承。
  

  一、精密交叉滾子軸承結構分類

  

  1.內圈整體外圈分體

  
  內圈整體、外圈分體的結構是屬于HRB型，此型號為交叉滾子軸承的基本型。外圈被分為兩片，內圈為整體結構，它適合用于要求內圈旋轉精度的場合。
  

  2.內外圈整體超薄結構

  
  內外圈整體的超薄結構屬于HRBH型，由于外圈和內圈均為整體結構，安裝對性能沒有影響。外圈和內圈沒有安裝孔，所以安裝時需要法蘭和支撐座固定。適用于外圈和內圈旋轉但尺寸要求小型的場合，可以獲得穩定的旋轉精度和扭矩。HRAU型也是內外圈整體超薄的結構，此型號是將HRB型內外圈厚度減小到極限的緊湊型，適合于需要重量輕、緊湊設計的部位內圈 和外圈旋轉的場合，如機器人和機械手旋轉部位。
  

  3.內外圈整體帶安裝孔結構

  
  內外圈整體、帶安裝孔的結構屬于HRU型，由于外圈和內圈均為整體結構，安裝對性能幾乎沒有影響，外圈和內圈都有安裝孔，安裝時不需要固定法蘭和支撐座，因此能夠獲得穩定的旋轉精度和扭矩，適用于外圈和內圈旋轉的場合。
  

  4.內圈整體外圈分體的小截面尺寸

  
  內圈整體、外圈分體的超結構屬于HSX型，HSX型在相同的軸徑情況下比HRB類型有更小的截面尺寸，采用了超薄設計，外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定，適用于內圈旋轉的應用場合。

  二、精密交叉滾子軸承

  

  1.可承受多方向負荷

  
  交叉滾子軸承是圓柱滾子隔離塊被相互垂直地排列在呈900的V形溝槽滾動面上通過，相對其他類型軸承交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。
  

  2.尺寸小鋼性高

  
  內外圈的尺寸被小型化具有高鋼性以及復合承載能力，且旋轉精度可達到P4、P2級，極薄形式更是接近于極限的小型尺寸，因此適合于工業機器的關節部和旋轉部。
  
  以上就是關于精密交叉滾子軸承結構分類及特點的介紹，不同結構適用的場合不同，博盈軸承主營高精度的交叉圓柱滾子軸承、YRT轉臺軸承、工業機器人軸承、交叉圓錐滾子軸承等高精度軸承，如有需要?dú)g迎來電咨詢了解。
